BẢN VẼ KIẾN TRÚC LÀ GÌ? CÁCH ĐỌC BẢN VẼ TRONG XÂY DỰNG

Bản vẽ kiến trúc là gì?

Bản vẽ kiến trúc xây dựng là bản hồ sơ hoàn chỉnh thể hiện tổng quát toàn bộ cấu trúc nhà ở. Trong bản vẽ sẽ diễn giải về hình dáng, kích thước, kết cấu để hoàn thiện. Các kỹ sư, nhà thầu nắm rõ quy cách xây dựng ngôi nhà từ diện tích đến cách bổ trí thông qua bản vẽ.

Trước khi bắt đầu, bạn cần hoàn thành bản vẽ ký thuật. Bản vẽ thiết kế xây dựng được vẽ bằng tay hoặc chuẩn bị bằng phần mềm thiết kế hỗ trợ máy tính (CAD).

Bản vẽ kiến trúc gồm mấy phần?

Mỗi mẫu thiết kế kiến trúc sẽ có sự chuẩn bị kĩ lưỡng riêng để phù hợp với gia chủ. Nhưng bản vẽ bắt buộc phải đẩy đủ 3 phần cơ bản: phần kiến trúc, phần kết cấu, phần điện nước.

1. Phần kiến trúc chi tiết

Phần kiến trúc là phần giúp bạn hình dung được kiểu dáng ngôi nhà từ mặt ngoài vào bên trong. Mục đầu tiên là mục phối cảnh bên ngoài. Chủ nhà có cái nhìn tổng quan về kiểu dáng và cách phối màu sắc của công trình,…Do đó, bạn có thể thấy được ngôi nhà mình khi hoàn thành xong.

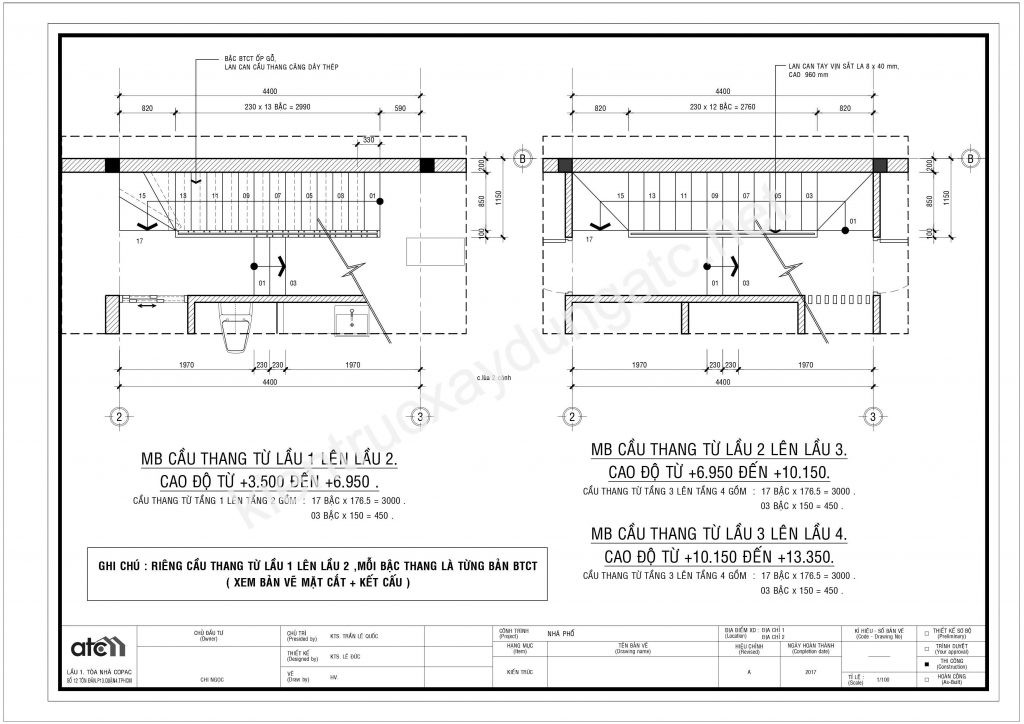

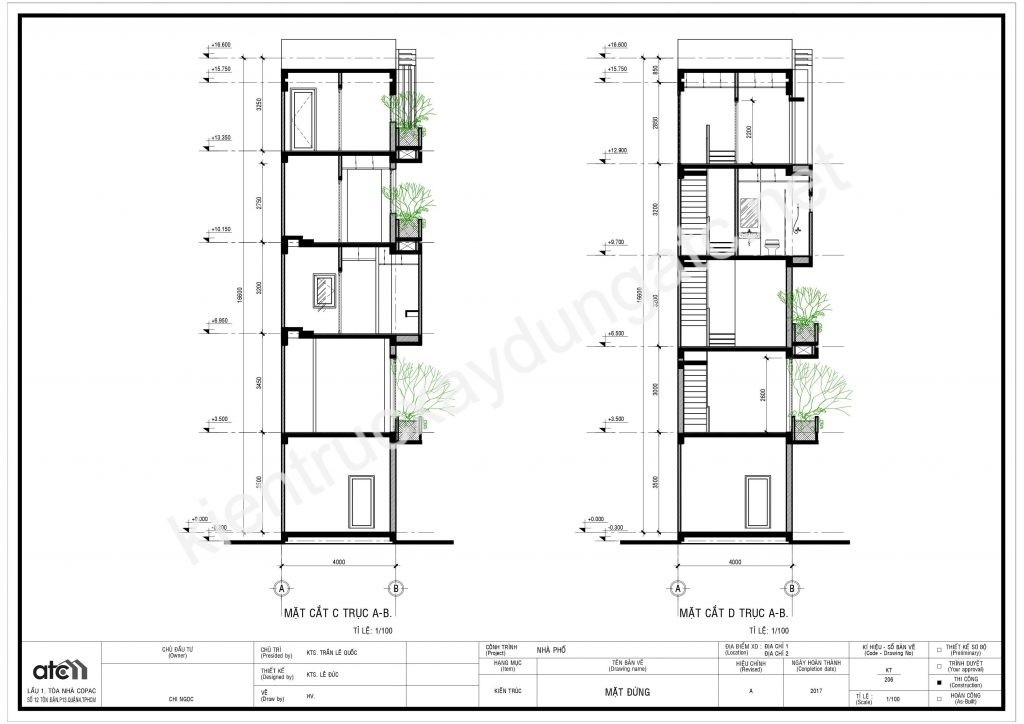

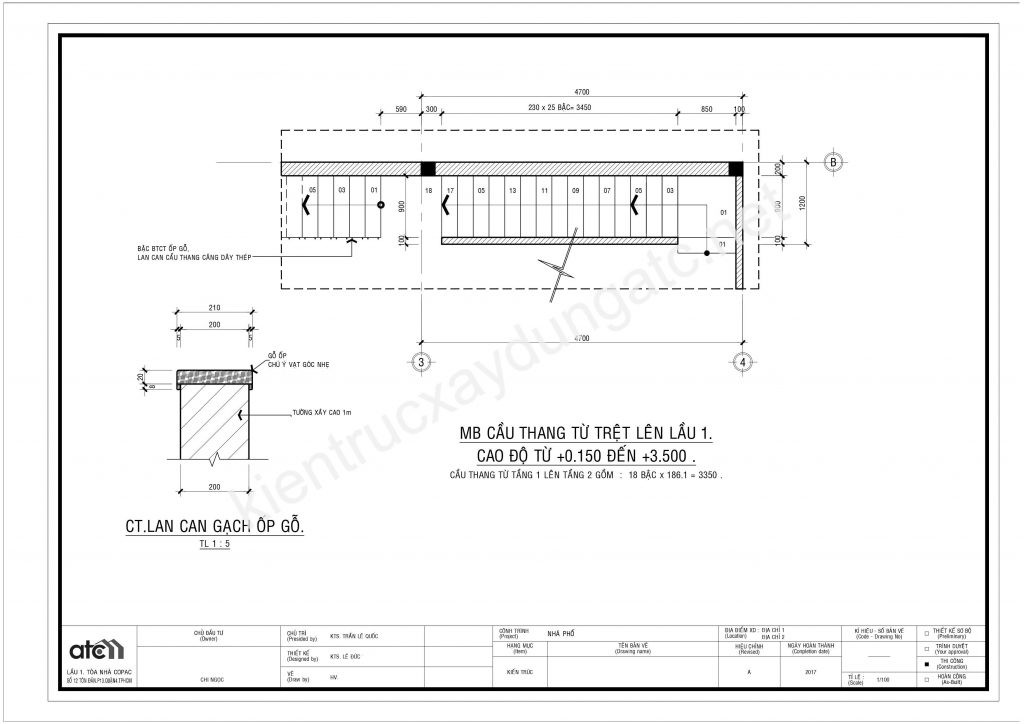

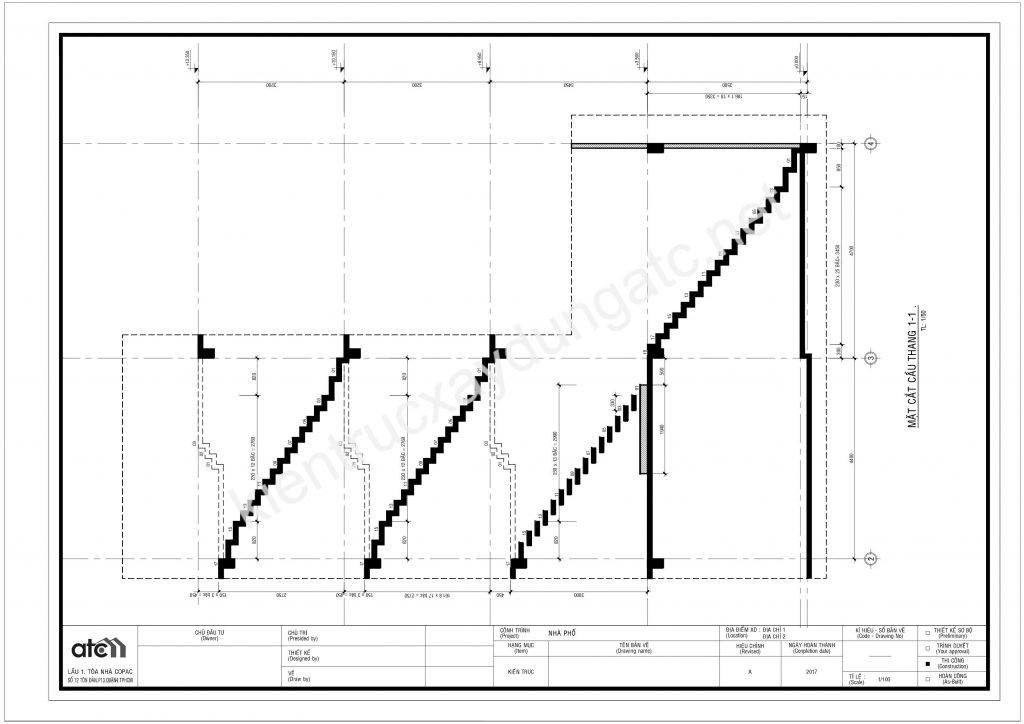

Tiếp theo là mặt bằng từng tầng. Mặt cắt từng tầng cho thấy được vị trí, kích thước của từng mảng tường, từng chiếc cầu thang. Các tầng sẽ có cách đặt hướng phòng, diện tích và kiểu dáng bổ trí. Vì vậy, bạn cần hiểu được phần kiến trúc của bản vẽ để hình dung được ngôi nhà mình.

2. Phần kết cấu

Phần kết cấu sẽ giúp bạn có cái nhìn chi tiết hơn về ngôi nhà mình. Các yếu tố bắt buộc phải có trong phần kết cấu của bản vẽ cấu trúc:

Mở đầu phần là các ghi chú tổng quát trong lĩnh vực xây dựng như: khoảng cách thép có thể chịu lực của dầm, cấu tạo đai cột và dầm,…
Cấu tạo của móng, mặt bằng móng được xây dựng theo độ phức tạp của công trình. Các phương án thiết kế móng sẽ thay đổi để thích hợp cho công trình. Loại móng phổ biến: móng bè, móng cọc và móng đơn.
Mặt bằng định vị cột và chi tiết cột sẽ biểu thị vị trí và khoảng cách tương ứng của cá cột nhà.
Phần thống kế cốt thép nói chung.
Kết cấu sàn tầng.

Hồ sơ kết cấu sẽ tính nguyên vật liệu sắt thép, dầm, cột cần thiết để xây dựng. Nếu bạn muốn ngôi nhà vững chắc thì đầu tư thiết kết cầu thang thật chắc chắn và đẹp mắt.

3. Phần điện nước

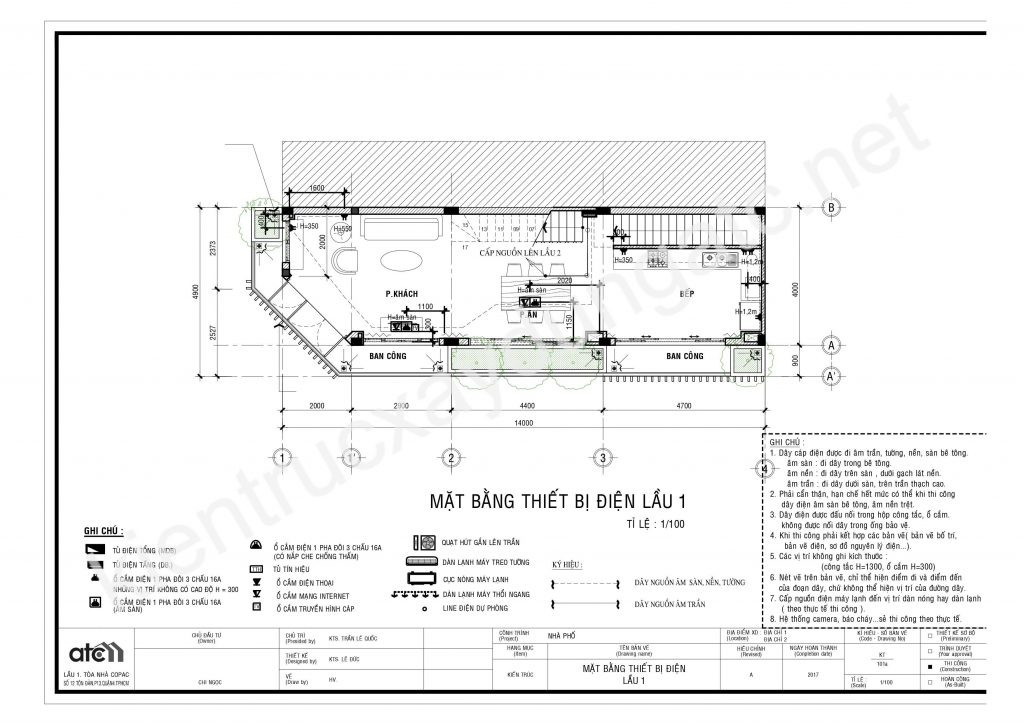

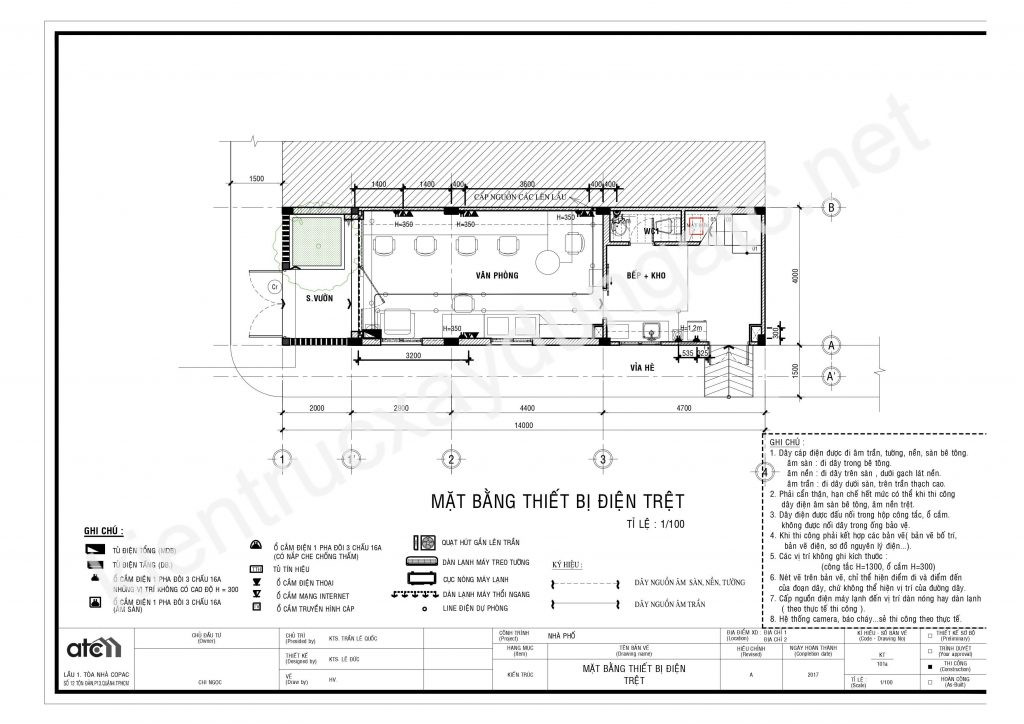

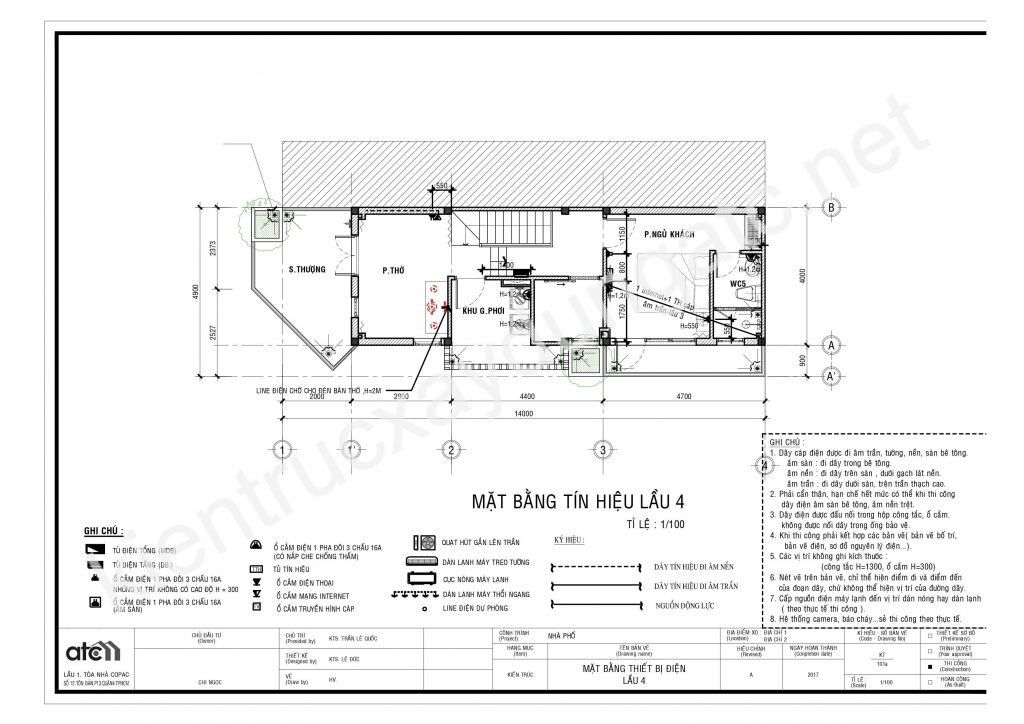

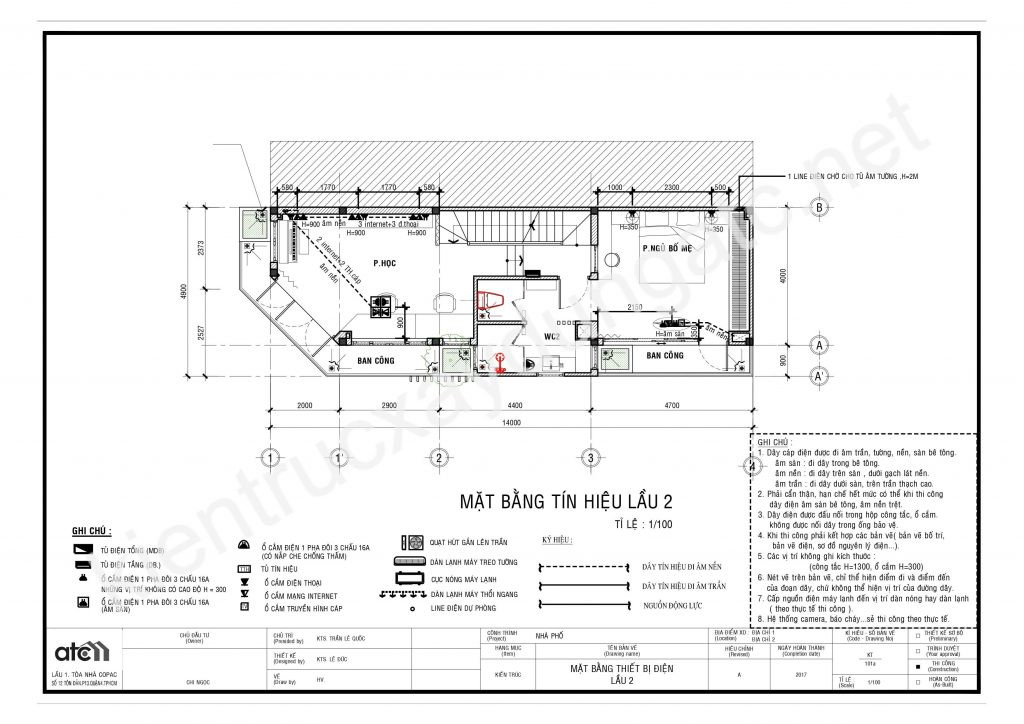

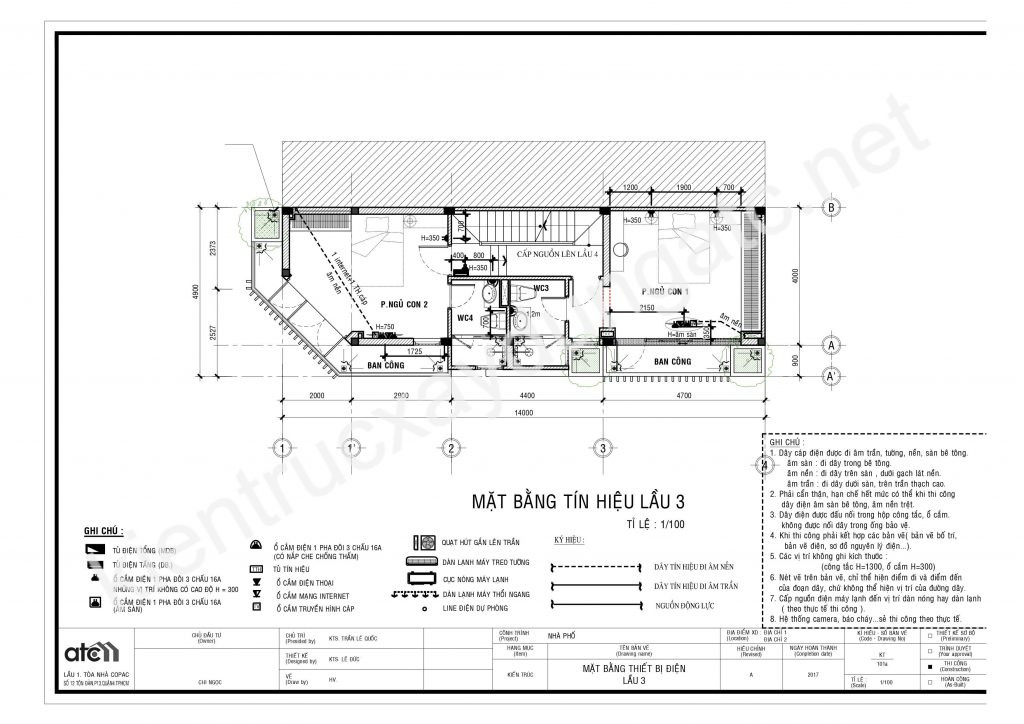

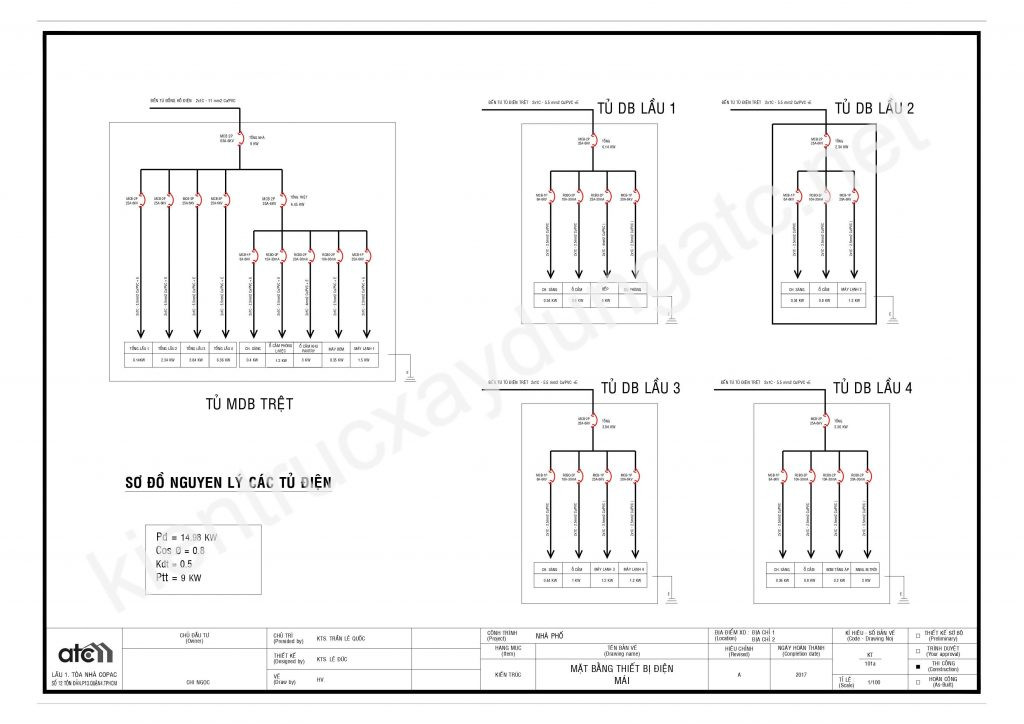

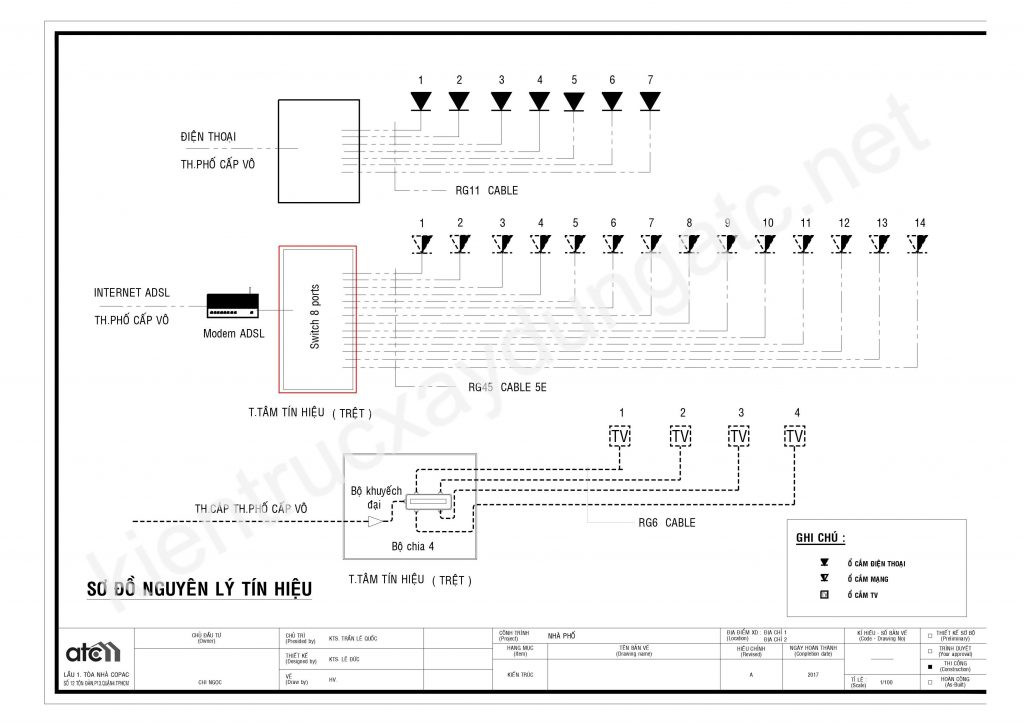

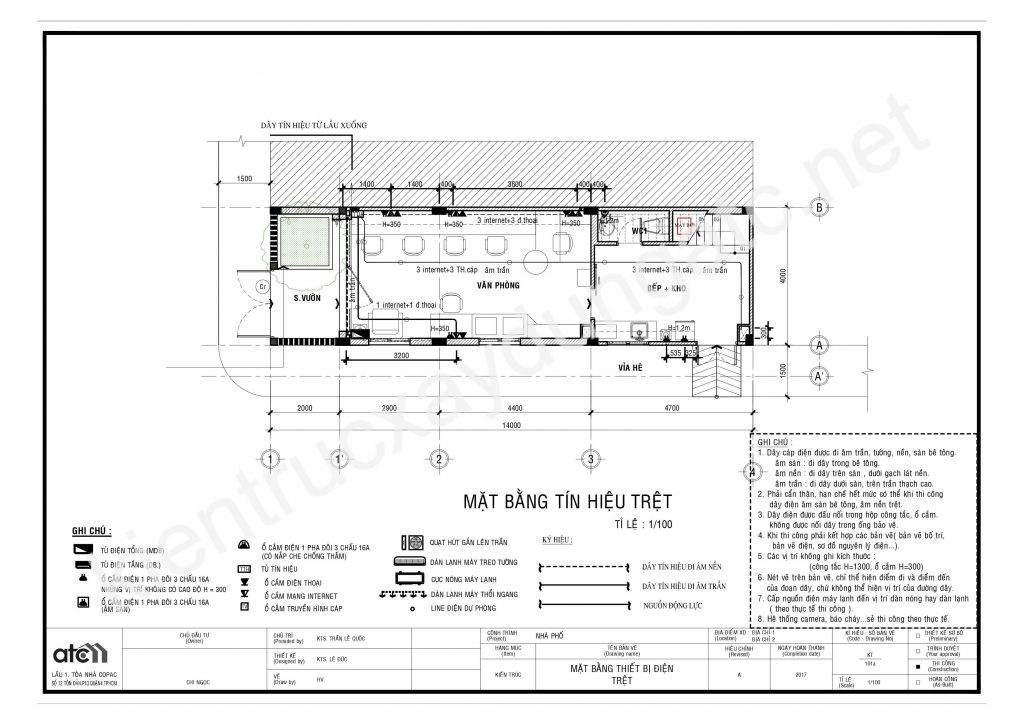

Phần điện trong bản vẽ kiến trúc gồm các phần: mặt bố trí điện trong nhà, chi tiết những thiết bị điện, điều hòa thông gió,…

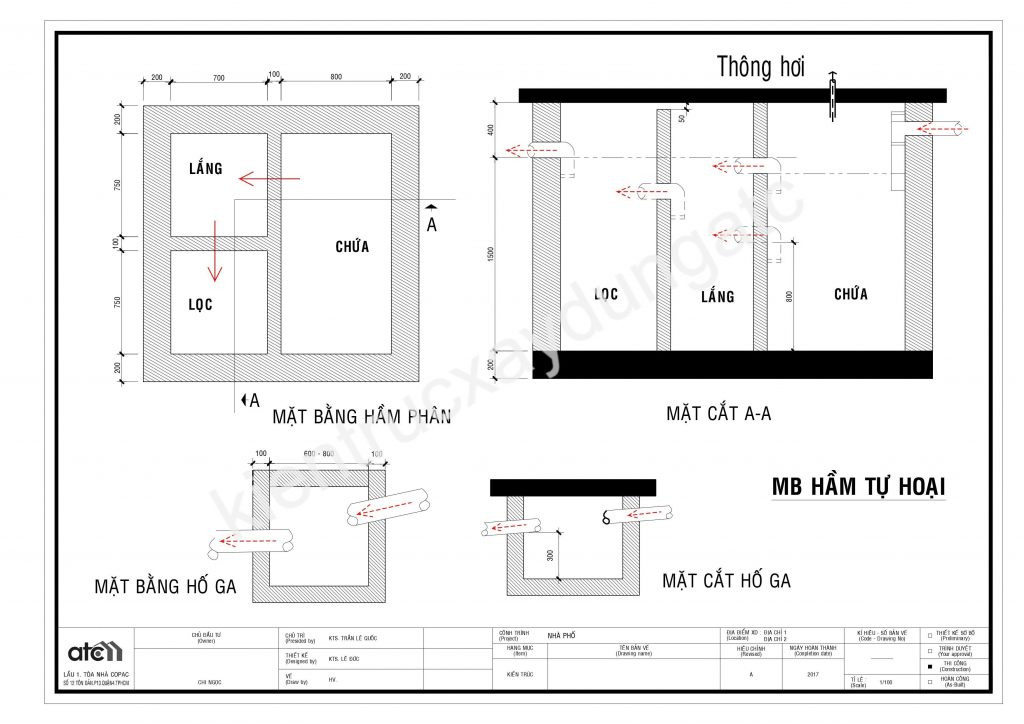

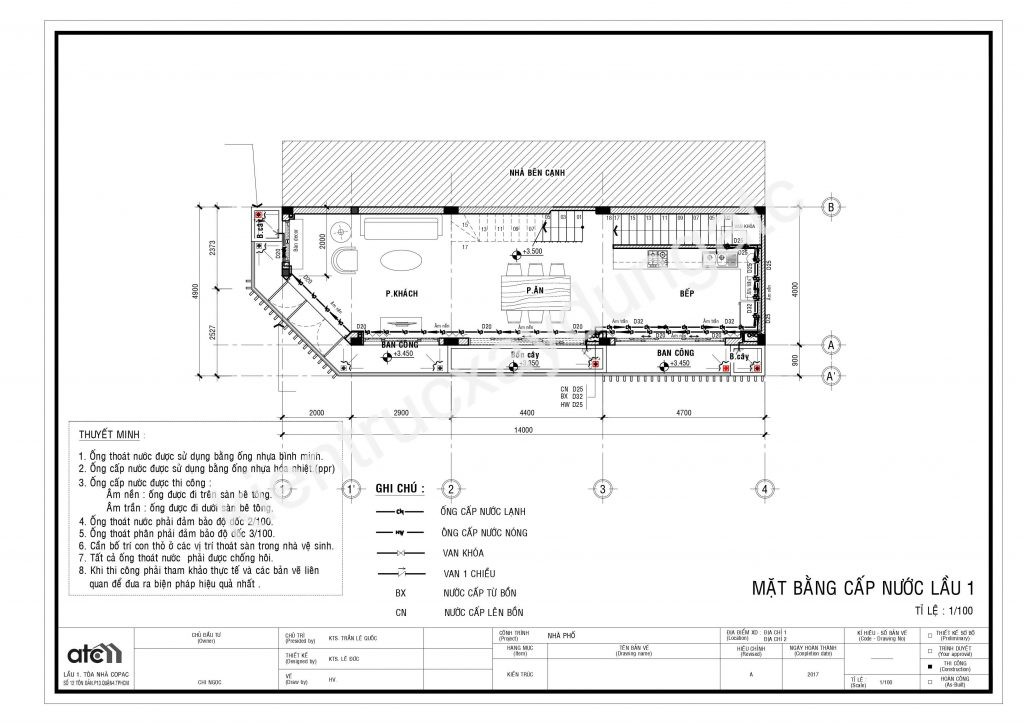

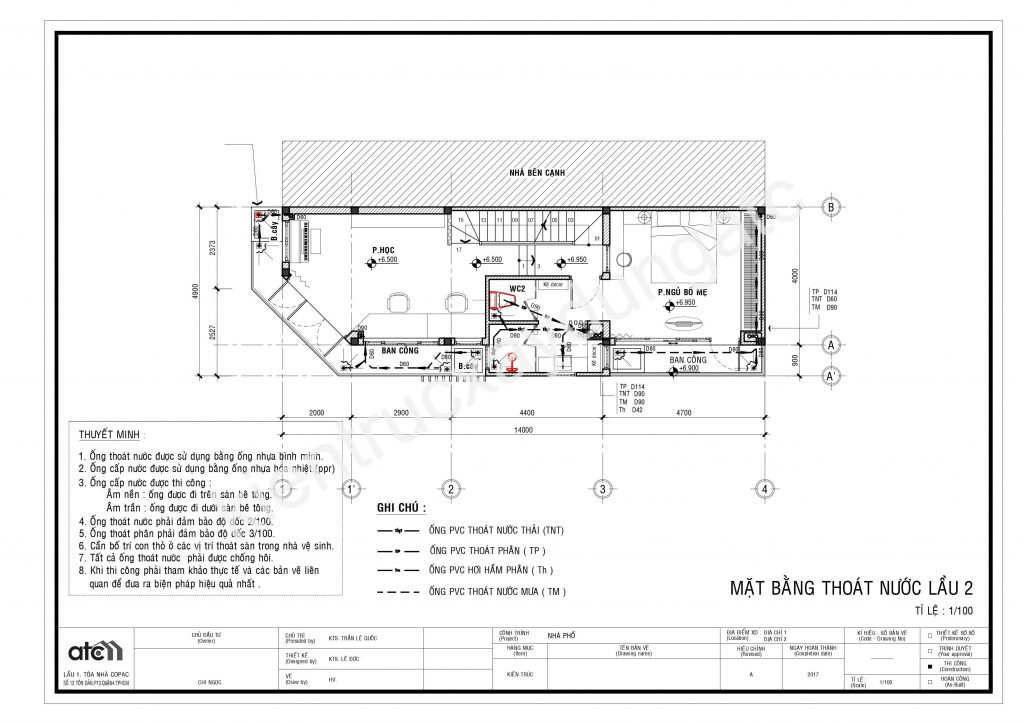

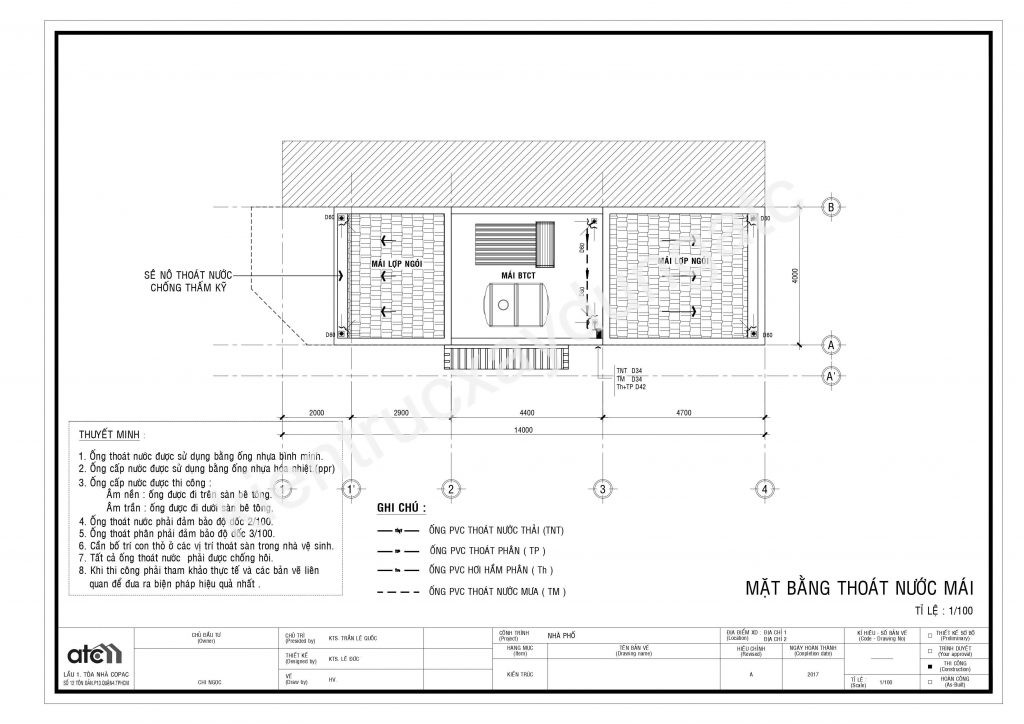

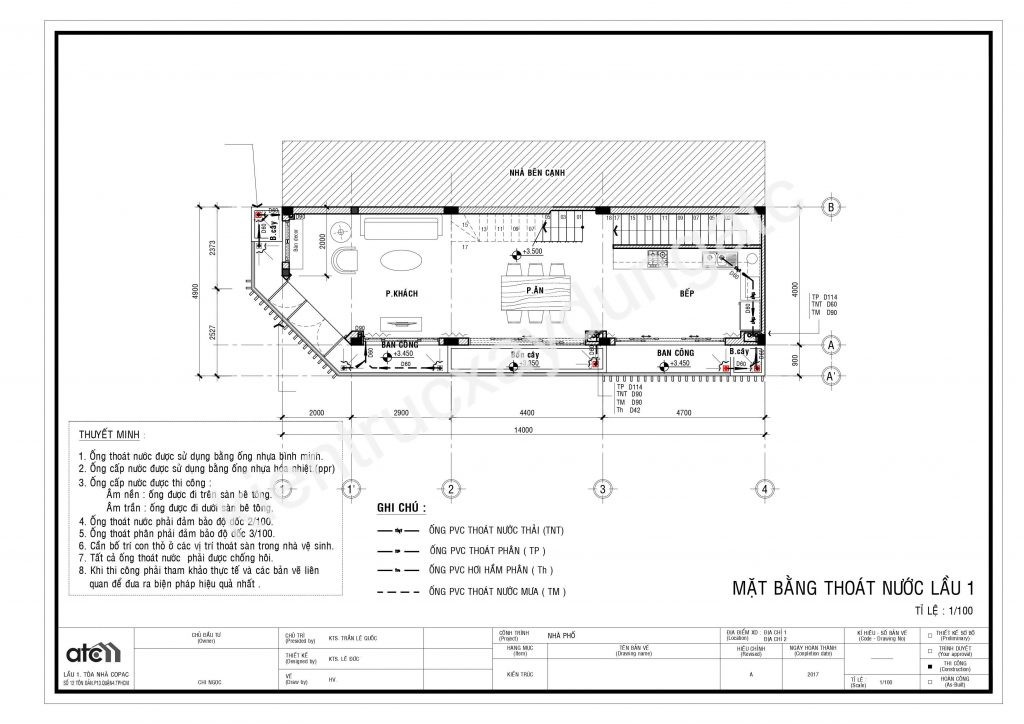

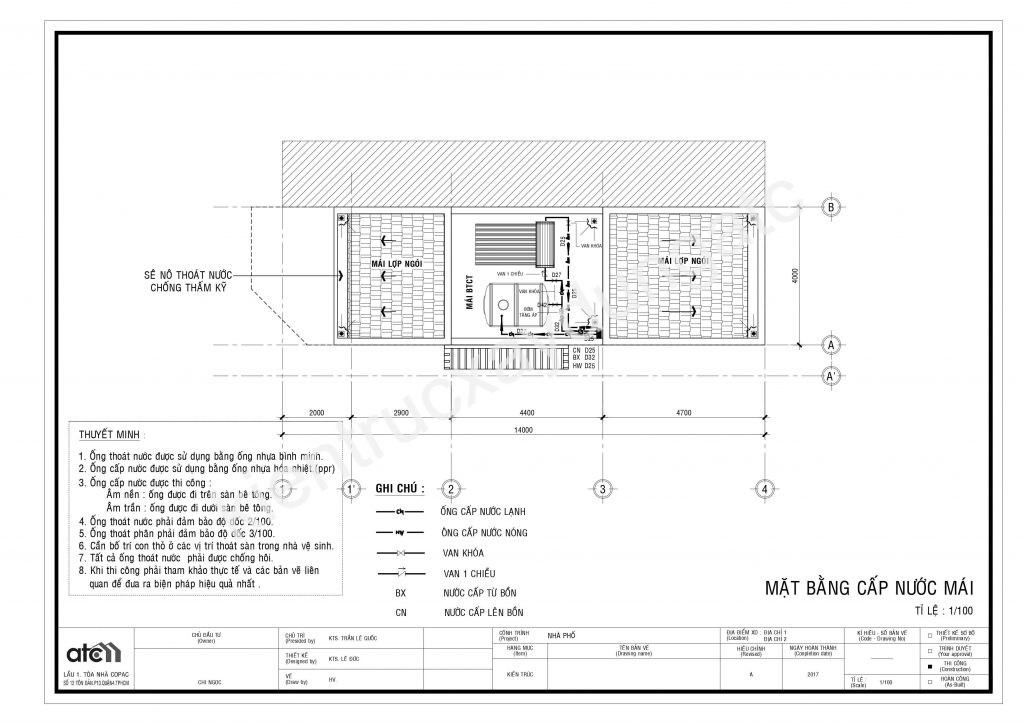

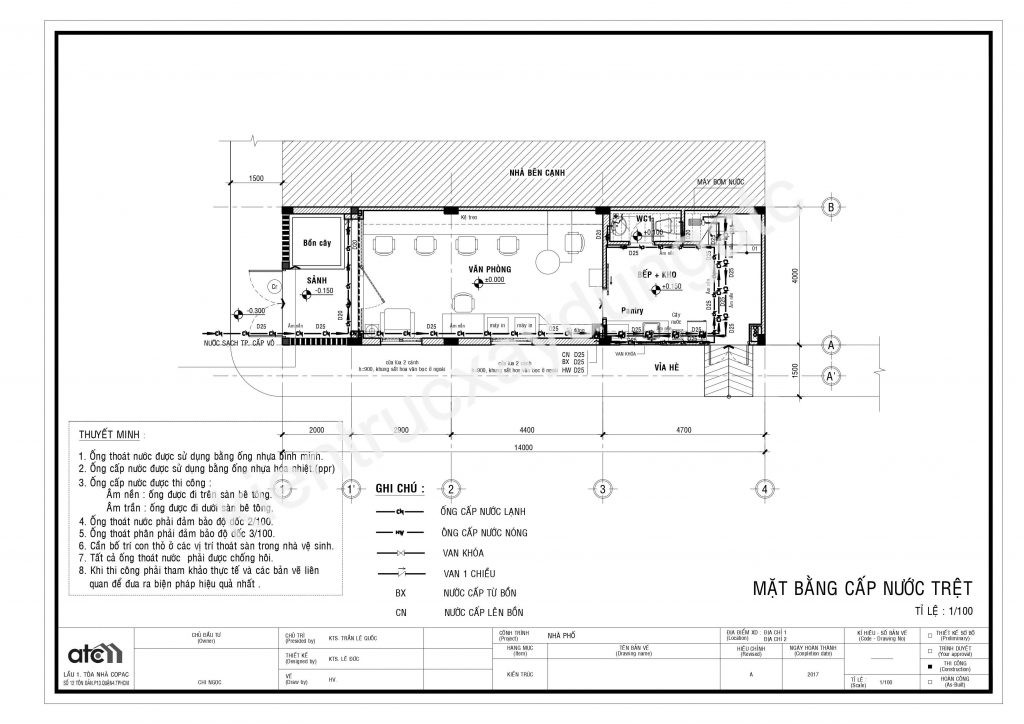

Phần nước gồm có: hệ thống cấp thoát nước của các phòng, các tầng. Bên cạnh đó, bản vẽ thiết kế xây dựng còn có vị trí đường ống cấp thoát nước và công trình dưới ngầm.

Tầm quan trọng của bản vẽ kiến trúc

Bản vẽ thiết kế nhà ở có vai trò mô phỏng kiến trúc và thực hiện kế hoạch từ lý thuyết vào thực tế. Đó là lý do bạn nhất định phải hoàn thành bản vẽ kỹ thuật kiến trúc. Bạn có thể thuê các kỹ sư xây dựng nếu bạn không quá am hiểu.

Kỹ sư xây dựng là những người được đào tạo bài bản về kiến thức, am hiểu rộng và tay nghề vững chắc. Họ biết được những điểm yếu điểm mạnh, cách chỉnh sửa, lắp ráp và vị trí để ngôi nhà chắc chắn và tiết kiệm chi phí.

Bản vẽ cho bạn cái nhìn mô phỏng chính xác nhất về ngôi nhà sau khi hoàn thành. Mẫu thiết kế giúp bạn tránh tình trạng phải chỉnh sửa nhiều lần, làm phát sinh các khoản phí khác.

Cách đọc bản vẽ kiến trúc trong xây dựng

Khi sở hữu trong tay bản vẽ thiết kế xây dựng thì bạn nên biết cách đọc chính xác bản vẽ.

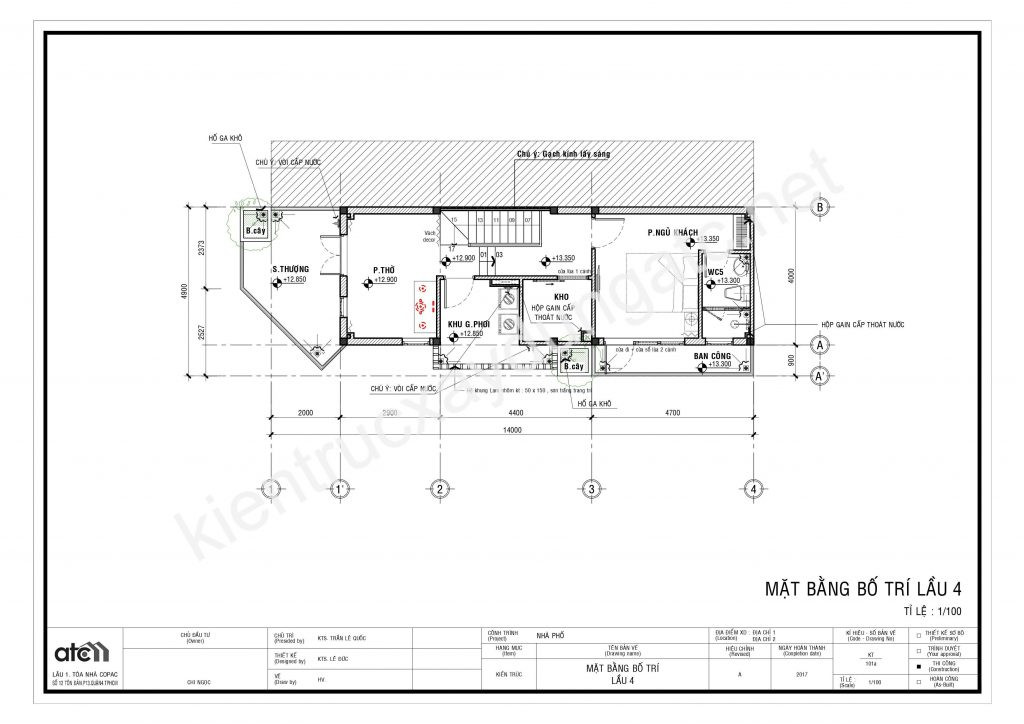

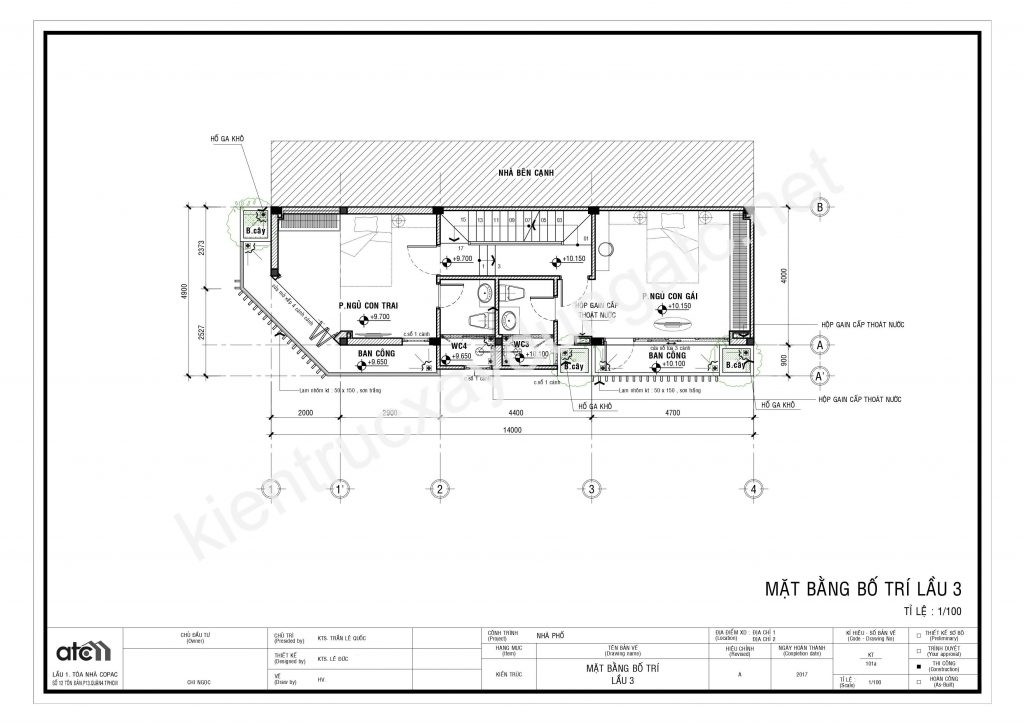

Cách đọc bản vẽ mặt bằng

Bản vẽ mặt bằng là bản vẽ kiến trúc đầu tiên để hiểu được cách quy hoạch mặt bằng. Mặt bằng ngôi nhà là các hình cắt của các tầng kết hợp với mặt phẳng tưởng tượng nằm ngang và cách mặt sàn khoảng 1,5m.

Mặt bằng của công trình sẽ cho bạn biết về khoảng không gian như phòng khách, phòng bếp,…

Cách đọc đúng bản vẽ mặt bằn:

Kích thước ghi diện tích từng phòng (m2), không ghi đơn vị sau con số kích thước và có nét gạch dưới con số diện tích.
Kích thước chiều dài, chiều rộng mỗi phòng.
Kích thước và chiều dày tường, vách ngăn và mặt cắt các cột.

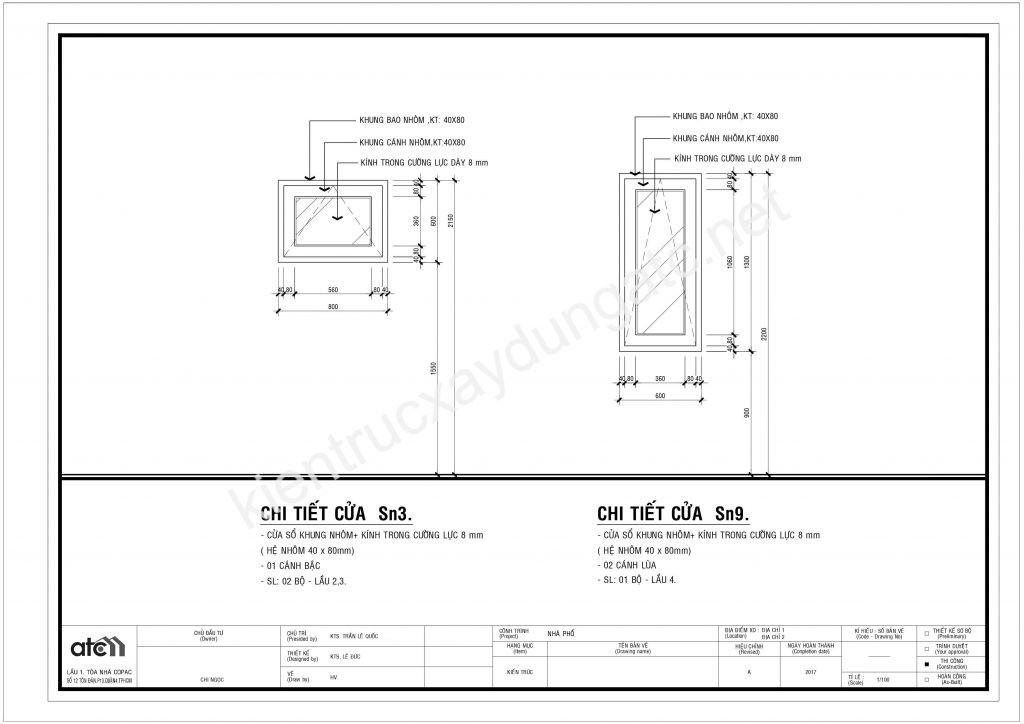

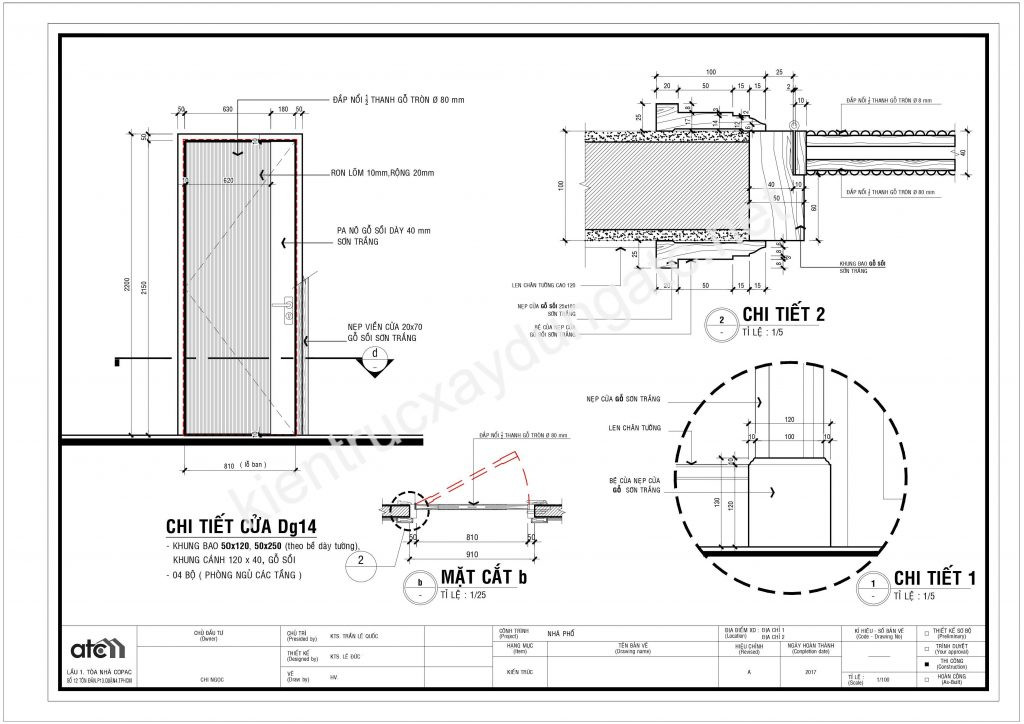

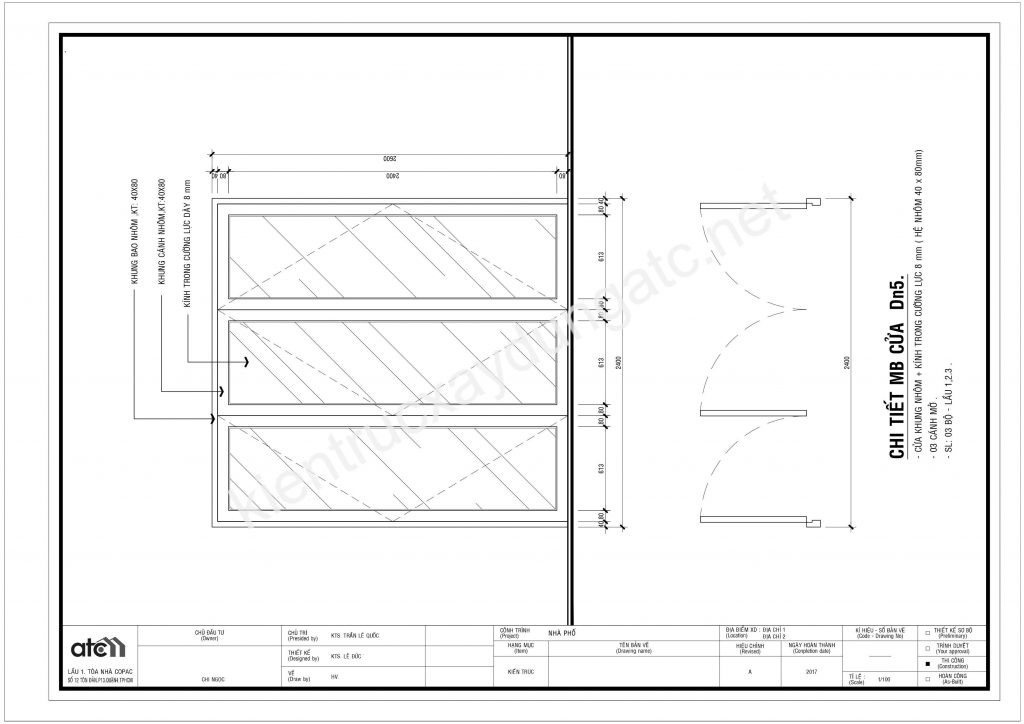

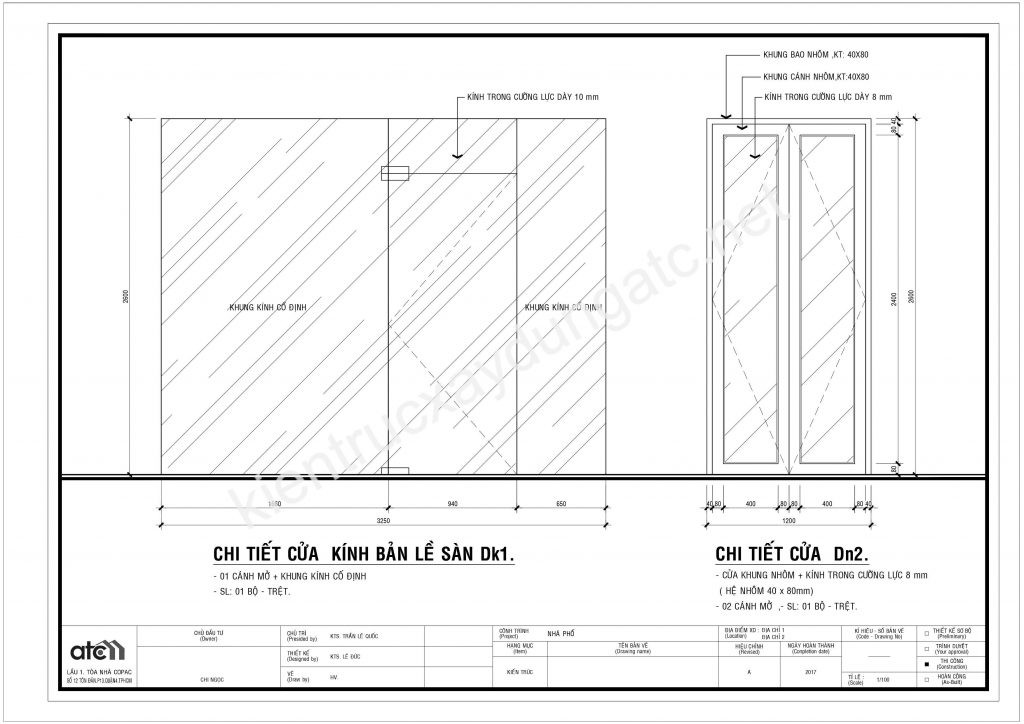

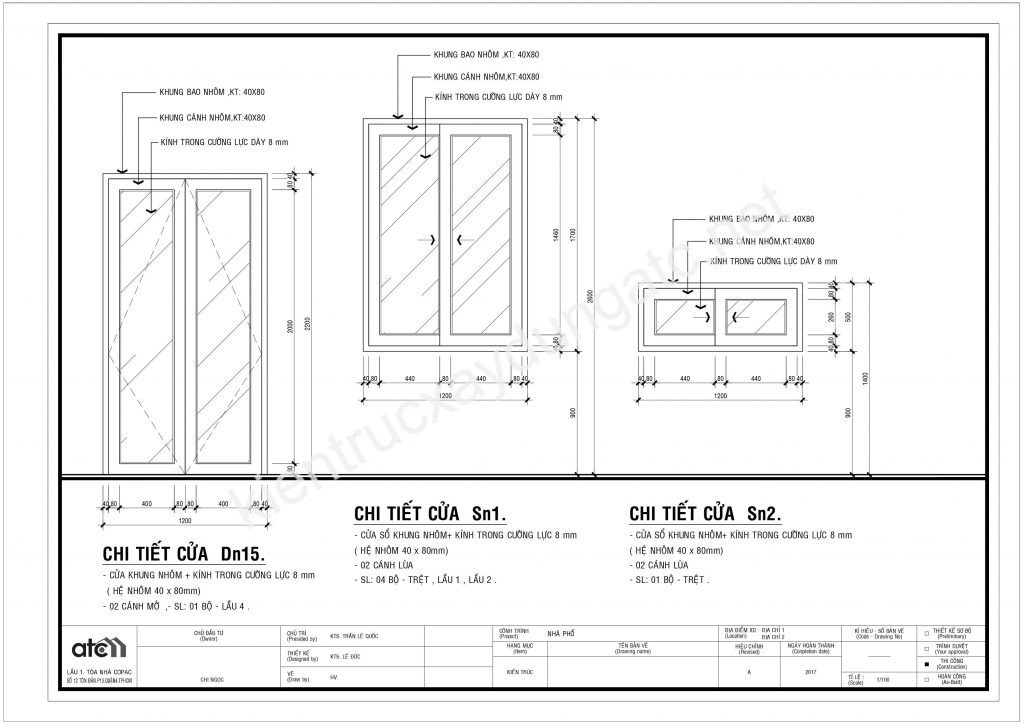

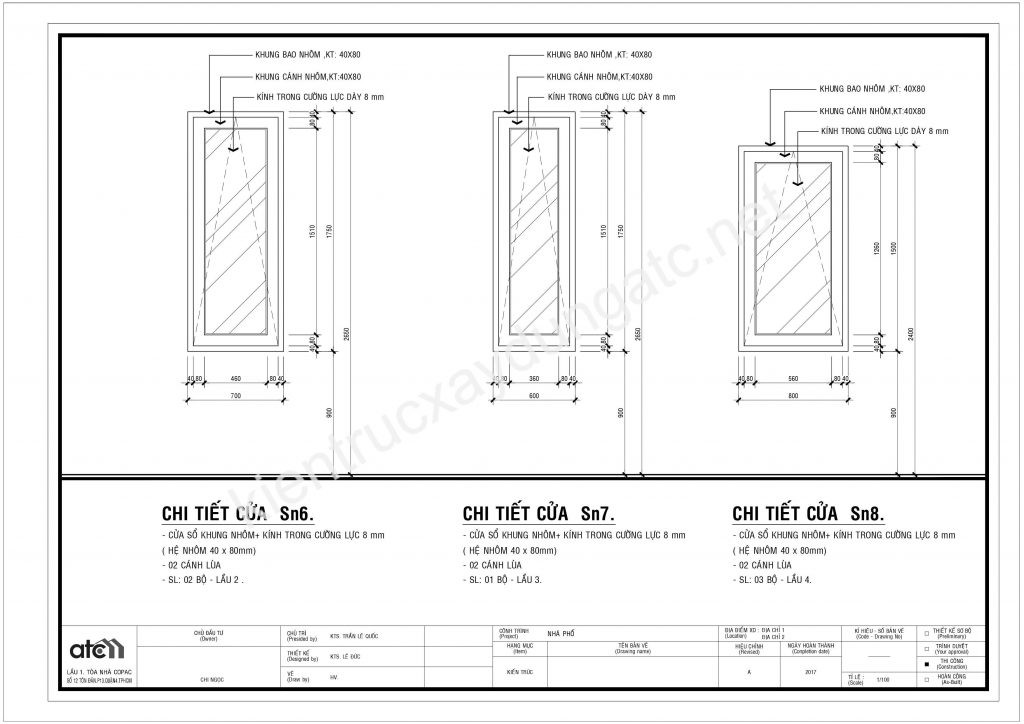

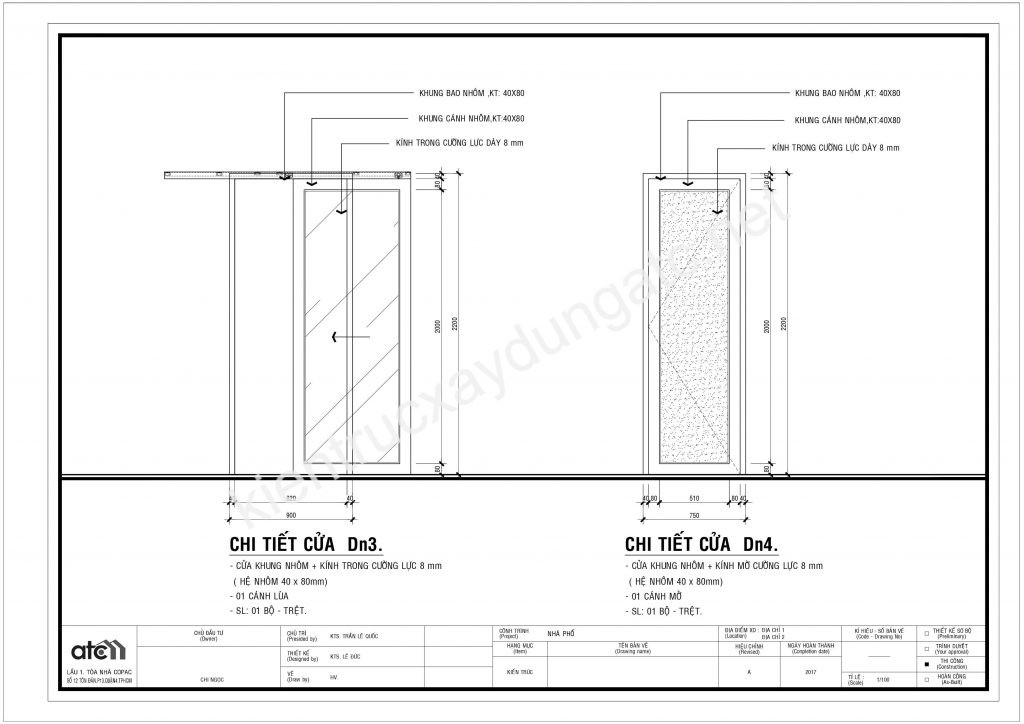

Kích thước xác định vị trí, chiều rộng cửa gắn với tường hoặc vách ngăn.
Ký hiệu các vật dụng nội thất và hướng đi, cầu thang chỉ hướng đi lên thể hiện bằng các đường gấp khúc (nhà cao tầng).

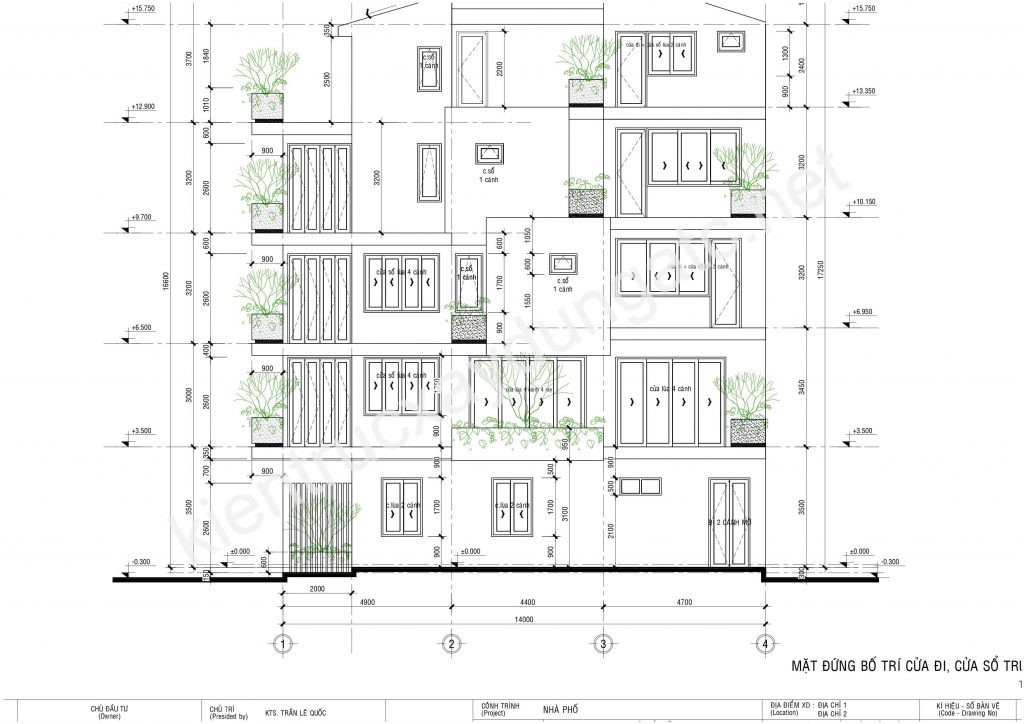

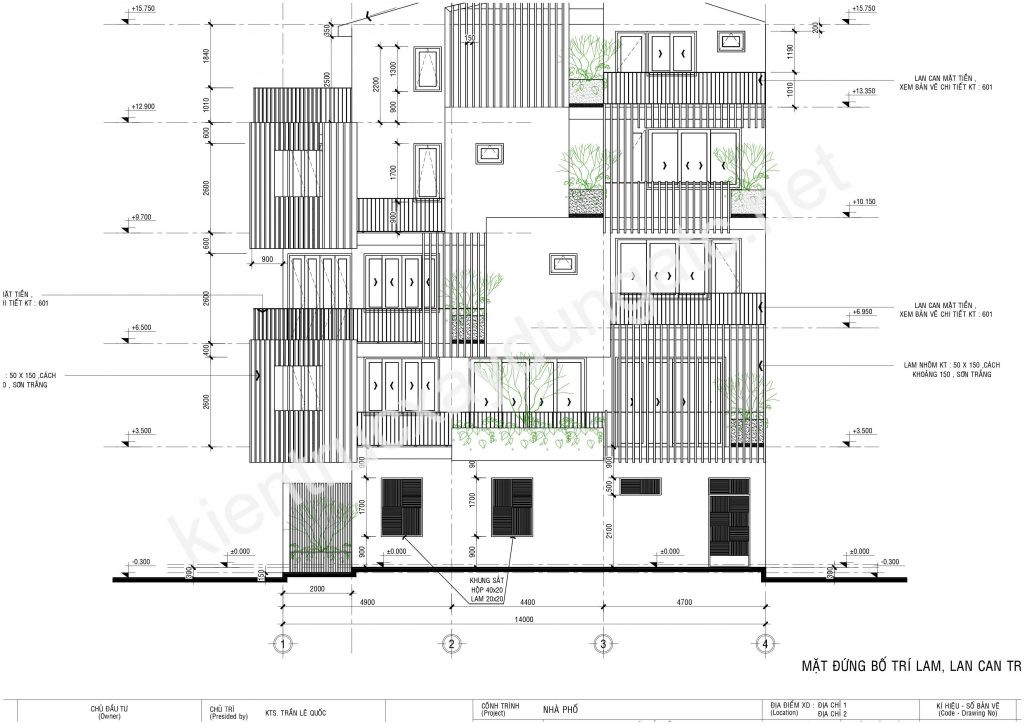

Cách đọc bản vẽ mặt đứng

Bản vẽ mặt đứng là hình cắt các mặt phẳng song song với mặt phẳng hình chiếu đứng. Trong các bản vẽ kiến trúc thì mặt đúng là hình chiếu thẳng góc thể hiện hình dáng bên ngoài của công trình. Qua đó, bạn sẽ chiêm ngưỡng vẻ đẹp của tác phẩm, hình dáng, tỷ lệ cân đối giữa các kích thước.

Mặt đứng là hình dáng bên ngoài của ngôi nhà. Bạn có thể nhìn thấy các mặt khác nhau của ngôi nhà. Bản vẽ mặt đứng sẽ không ghi rõ kích thước, nếu có thì ghi thêm tên trục tường biên thích hợp với trục ghi mặt bằng.

Bài viết này giúp bạn hiểu về bản vẽ kiên trúc, cách đọc bản vẽ kiến trúc trong xây dựng chuẩn xác nhất. Từ đó, bạn dễ dàng đọc hiểu được bản vẽ thiết kế xây dựng của ngôi nhà mình.
