Cách đọc bản vẽ xây dựng đối với các KTS là một công việc bình thường.
Có bao nhiêu loại bản vẽ xây dựng trong thiết kế
Người thi công cần nắm được hết các loại bản vẽ trong xây dựng. Hiện nay, bản vẽ xây dựng được chia thành 3 loại, mỗi loại có một đặc điểm khác nhau:
Bản vẽ phác thảo: Hay còn được gọi là bản vẽ khái niệm. Đây là bản vẽ là nơi thể hiện ý tưởng kiến trúc ban đầu của các KTS. Bản vẽ này thực hiện trong thời gian ngắn.
Bản vẽ thi công: Đây là bản vẽ cxây dựng. Bản vẽ này thể hiện được các thông tin về kích thước, đồ họa cho công trình thực tế. Từ bản vẽ này, các kiến trúc sư sẽ phác họa và truyền đạt bản vẽ về công trình xây dựng một cách sơ lược cho người đọc có thể nhìn và hình dung được công trình.
Bản vẽ kỹ thuật: Đây là bản vẽ khái quát cho công trình. Mục đích của bản vẽ này là giúp chủ đầu tư có thể xác định rõ ràng các đặc điểm, số lượng của các nguyên vật liệu cho công trình thi công.
Các ký hiệu và biểu tượng trong bản vẽ thiết kế
Đây là một số ký hiệu và biểu tượng thường được thể hiện trên bản vẽ thiết kế kiến trúc. Vì vậy, bạn cần phải hiểu rõ các ký hiệu này để biết bản vẽ đang thể hiện điều gì.
Các quy định chung
Quy định về nét vẽ trong bản vẽ thiết kế kiến trúc nhà ở
Quy định về kích thước trong thiết kế kiến trúc
Có thể nói kích thước ghi trên hình vẽ là kích thước vật thể, không phụ thuộc vào tỷ lệ hình biểu diễn trong bản vẽ. Đơn vị kích thước đo chiều dài là mm, không được ghi sau con số kích thước.
Các bước để đọc bản vẽ kỹ thuật
Phần kiến trúc
Phần kiến trúc bao gồm: mặt bằng, mặt đứng, mặt cắt là các bản vẽ chính và một số chi tiết kiến trúc khác như chi tiết thang, vệ sinh, cửa đi, cửa.
Mặt bằng: thường gọi là bản vẽ mặt bằng công năng nhằm thể hiện cách bố trí của căn phòng, bố trí nội thất, cửa chính, cửa phụ… để thi công nội thất.
Mặt đứng: thường dùng để thể hiện hình dáng bên ngoài của ngôi nhà. Nó thể hiện được vẻ đẹp bên ngoài ngôi nhà một cách sơ bộ, sự cân đối tỷ lệ giữa các kích thước chung và kích thước từng bộ phận ngôi nhà.

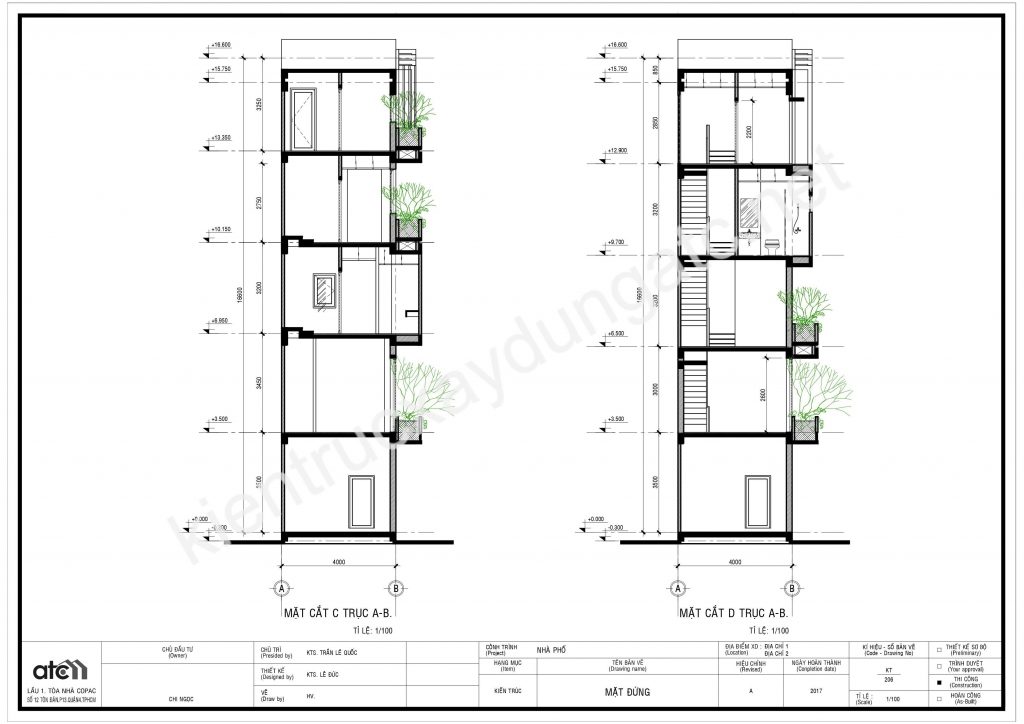

Mặt cắt: Là mặt phẳng cắt tưởng tượng thẳng đứng song song với các mặt phẳng hình chiếu cơ bản cắt ngang qua không gian trống của ngôi nhà. Có thể giúp bạn hình dung không gian trong nhà mà nó cắt qua như: cửa đi, cửa sổ, tường, sàn,….
Phần kết cấu

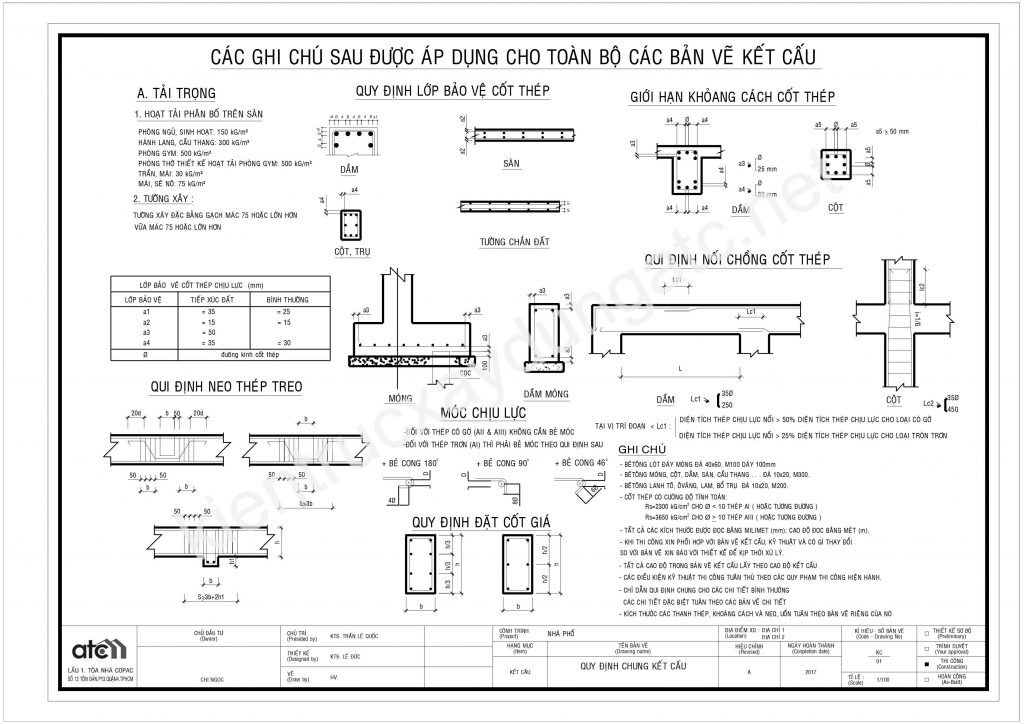

Bản vẽ này, giúp chủ đầu tư hiểu rõ cách bố trí cốt thép. Trên hình biểu diễn các thanh thép đều được bố trí ký hiệu và chú thích. Việc này để giúp khách hàng có thể đọc đúng bản vẽ.
Căn cứ vào số ký hiệu, xác định vị trí sắt và thép trên bản vẽ kết cấu. Muốn xem số liệu chi tiết thì nên xem hình vẽ triển khai của cốt thép trong bản vẽ thống kê.
Đây là những chia sẻ của chúng tôi về cách đọc bản vẽ xây dựng một cách nhanh chóng, đơn giản và dễ hiểu. Khi hiểu được bản vẽ thì mới tránh được những rủi ro, sai sót trong quá trình thi công xây dựng. Hy vọng bài viết của chúng tôi sẽ hữu ích cho các bạn trong quá trình tìm hiểu về cách đọc bản vẽ.
