CÁC LOẠI KẾT CẤU NHÀ PHỔ BIẾN TRONG XÂY DỰNG

Kết cấu xây dựng là cơ kết cấu của các cấu kiện xây dựng.

Kết cấu phục vụ việc tính toán và thiết kế công trình trong ngành xây dựng. Đó là một công cụ cho việc thiết kế xây dựng và cùng với lý thuyết mô hình hóa và lý thuyết cấu kiện, hình thành nên lý thuyết công trình.

Nội dung bao gồm: Tính toán các lực đỡ, nội lực và biến dạng do tác động của ngoại lực lên một hệ chịu lực của công trình xây dựng. Bên cạnh tĩnh lực còn có các tác động khác như: thay đổi nhiệt độ, co ngót ẩm, từ biến, biến dạng gối.

Kết cấu hoặc Cơ kết cấu xây dựng có mục đích ứng dụng Cơ học hoặc cơ kết cấu vào trong ngành xây dựng. Vì vậy việc kiến tạo hệ chịu lực công trình và thiết kế cấu kiện (xác định kích thước yêu cầu, mặt cắt, lượng cốt thép, v.v.) được đặt lên hàng đầu.

Thường thì Kỹ sư kết cấu sẽ đảm nhiệm công việc thiết kế xây dựng

1.Nhiệm vụ của việc thiết kế kết cấu là gì?

Kết quả cuối cùng của việc thiết kế xây dựng là các bản tính kết cấu và thuyết minh chứng tỏ hệ chịu lực đã chọn thỏa mãn các tiêu chuẩn xây dựng bắt buộc.

Yêu cầu cơ bản quan trọng nhất của kết cấu xây dựng cũng như cơ kết cấu là hệ chịu lực phải nằm trong trạng thái cân bằng ổn định. Một phần quan trọng trong kết cấu là mô hình hóa hệ chịu lực mẫu từ công trình xây dựng phức tạp. Làm sao để làm sao tính toán được trong giới hạn công sức hợp lý kinh tế.

Quá trình tính toán kết cấu xây dựng tiếp tục với việc xác định ngoại lực tác động Từ đó có thể tính được các nội lực trong các cấu kiện. Lực tác động sẽ được truyền qua các cấu kiện xuống đến nền móng công trình.

2.Phân hệ chịu lực?

Kết cấu xây dựng chia làm hai nhóm Hệ chịu lực

Hệ thanh và Hệ giàn (Thanh, Dầm, Cột, Khung)
Hệ chịu lực mặt, bao gồm Bản, Tấm, Vỏ cứng và Màng

Ngoại lực, tải trọng của một hệ chịu lực trong kết cấu phải chú ý đến bao gồm:

Trọng lực
Lực giao thông
Lực gió
Lực sử dụng
Lực nước
Lực đất
Động đất
Nhiệt
Cưỡng bức v.v.

Lưu ý: Các lực động (va chạm, rung, dao động, động đất, v.v.) thường được tính quy chuyển sang một lực tĩnh trước khi dùng để tính toán cho công trình xây dựng.

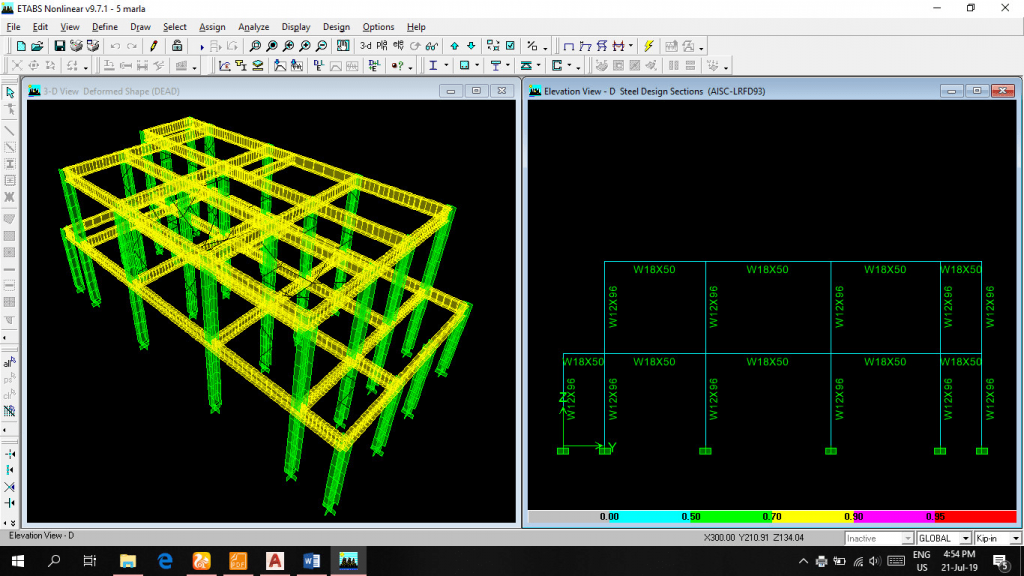

Tính toán kết cấu bằng phần mềm chuyên dụng Etab

3. Tính toán kết cấu xây dựng

3.1 Lý thuyết cho việc tính toán kết cấu xây dựng?

Các lý thuyết tính toán cho kết cấu dựa trên các giả thuyết gần đúng, trong đó quan trọng phải kể đến lý thuyết bậc I, bậc II, bậc III:

Lý thuyết bậc I: tính toán các lực trên một hệ chịu lực không biến dạng. Điều này có nghĩa là các biến đổi hình học của hệ chịu lực do tải trọng tác động bị bỏ qua. Việc này chỉ được chấp nhận khi biến dạng nhỏ không làm ảnh hưởng đến kết quả tính toán. Khi việc ổn định của hệ chịu lực có nguy cơ bị ảnh hưởng. Thì việc tính toán thay đổi hình học của hệ chịu lực biến dạng phải được chú trọng. Ngoài ra nhìn chung các sai lệch không mong muốn của hệ chịu lực so với hình học thiết kế (ví dụ độ lệch xiên của cột.). Và các tiền biến dạng của cấu kiện (ví dụ độ cong của các thanh chịu nén) cần phải được chú ý.
Lý thuyết bậc II: việc quay của một cấu kiện nhỏ đủ bỏ qua. Từ giả thiết này có thể tính gần đúng sin φ = φ và cos φ = 1.
Lý thuyết bậc III: tính toán xét đến độ quay của hệ chịu lực.

Lưu ý: Khi ổn định của hệ chịu lực (ví dụ do gãy (!?) phồng (!?), đặc biệt khi tính toán cho vật liệu mảnh như thép, nhôm, v.v.]) thì người tính phải tính toán cho các tiêu chuẩn đặc biệt cho loại biến dạng phá hoại này.
